Confezionatrice Verticale Multi Assi FV 210

Confezionatrice Verticale Multi Assi FV 210

Descrizione

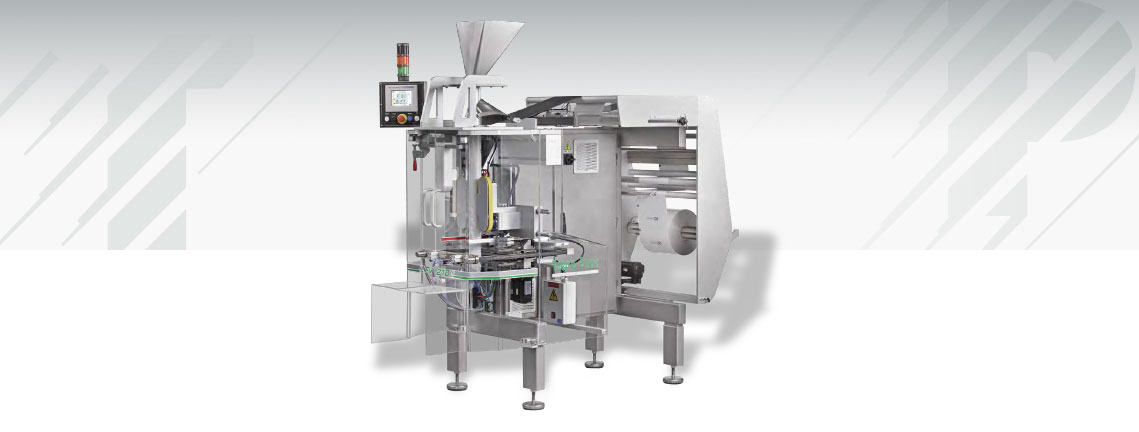

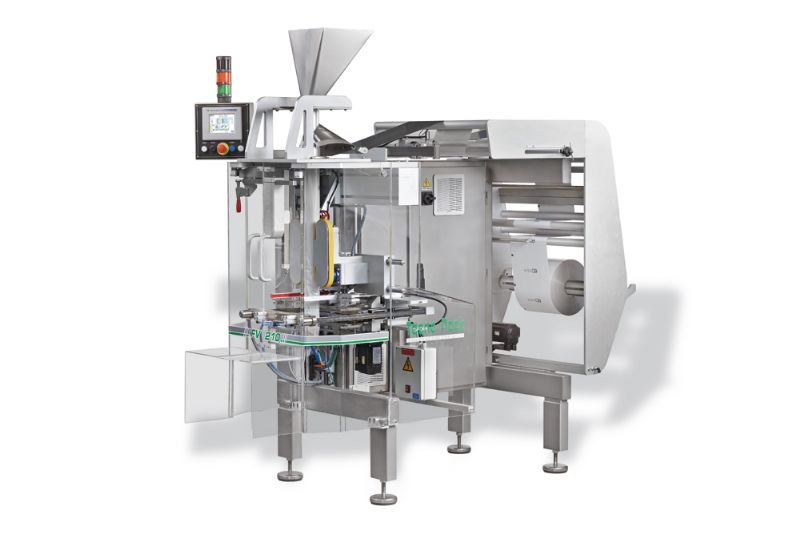

Confezionatrice verticale in acciaio inox modello FV 210 versione sinistra elettronica a 5 assi con costruzione a
sbalzo completa di:

Telaio:
· Robusta struttura a sbalzo in acciaio, con design rivolto all’igienizzazione e verniciata a polveri epossidiche antiruggine (RAL 9007, grigio).
· Pannello verticale in alluminio anodizzato sul quale sono montate tutte i componenti funzionali della macchina.
· Porte, coperture e protezioni dotate di micro di sicurezza in ccordo con le normative CE.
· Struttura macchina posizionata su quattro piedi registrabili in altezza.
· Pannello elettrico integrato.

Costruzione a sbalzo:
Tutti i gruppi funzionali della macchina sono montati a sbalzo per facilitarne la pulizia e la manutenzione: si evita inoltre l’accumulo di eventuali residui di prodotto all’interno della struttura della macchina prevenendo così la formazione di batteri o muffe.

Materiale protezioni:
· Policarbonato trasparente.

Manutenzione e accesso:
· Tutte le parti a contatto con il prodotto in acciaio inox AISI 304.
· Struttura macchina a sbalzo per accesso e manutenzione facilitati.

Tubo formatore:
· n. 1 tubo formatore in acciaio inox, costruito a disegno.

 Gruppo portabobina:
· Portabobina singolo a sbalzo complete di rulli per svolgimento film.
· Unità di carico film a cremagliera.
· Portabobina con tasselli ad espansione pneumatica per il bloccaggio rapido della stessa.
· Sensore segnalazione fine film con arresto macchina.
· Larghezza fascia film 520 mm.
· Giunzione manuale film con piatti aspiranti.
· Svolgimento motorizzato della bobina con ballerino di controllo tensione film e comando del motore brushless con riduttore epicicloidale.
· Regolazione automatica della tensione del film al variare del diametro della bobina.

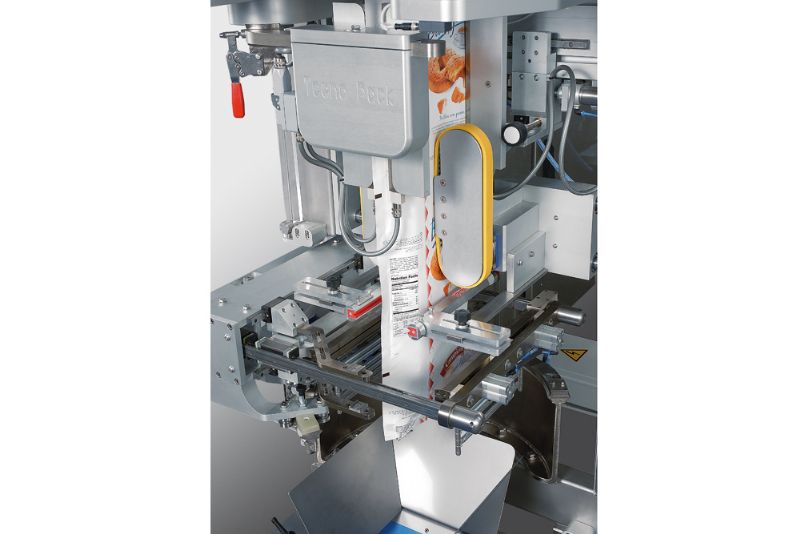

Gruppo di saldatura longitudinale:
· Traino film con cinghioli sul tubo formatore azionati da n. 2 motori brushless con riduttore epicicloidale.
· Apertura pneumatica della coppia di cinghioli.
· Barra saldante lunghezza 420 mm, completa di resistenze, con regolazione automatica al variare del diametro del tubo formatore.
· Movimento di saldatura indietro-avanti azionato da motore brushless complete di riduzione ad alta precisione.
· Possibilità di aprire di 90° l’unità per facilitare il cambio del tubo formatore.

Motori installati:
· 2 motori brushless potenza 400 W per la gestione del traino film.
· 1 motore brushless potenza 1 KW per la gestione del gruppo saldatura trasversale.
· 1 motore brushless potenza 1,5 KW per lo svolgimento della bobina.
· 1 motore brushless potenza 400 W per la gestione della saldatura longitudinale.

PANNELLO COMANDI:
Controllo movimento assi e PLC integrati con:

Pannelo di controllo:
terminale operatore “touch screen” a colori da 5,7”per:
· Database prodotti contenente tutti i parametri prodotti.
· Cambio prodotto automatico istantaneo per 40 prodotti.
· Impostazioni temperature.
· Modalità diagnostica per risoluzione problemi.
· Livelli di protezione tramite password definiti dall’utente per limitare accesso alle impostazioni macchina.
· Larga scelta di interfaccia lingue.

Pulsantiera operativa con spie luminose con:
· Pulsanti start e stop.
· Pulsante stop di emergenza (pulsante a fungo).
· Pulsante reset.
· Spia luminosa per macchina in tensione.

  • Potenza installata: 6 KW.
  • Alimentazione elettrica: 400 V/50 Hz + 3 fase + T.
  • Consumo pneumatico: 20 Nl/1’ di aria compressa fltrata a 6 bar.
  • Fascia bobina: max 20 mm.
  • Dim. bobina: max 400 mm.
  • Dim. mandrino bobina: 70÷76 mm.
